CPU 高速缓存

计算机结构

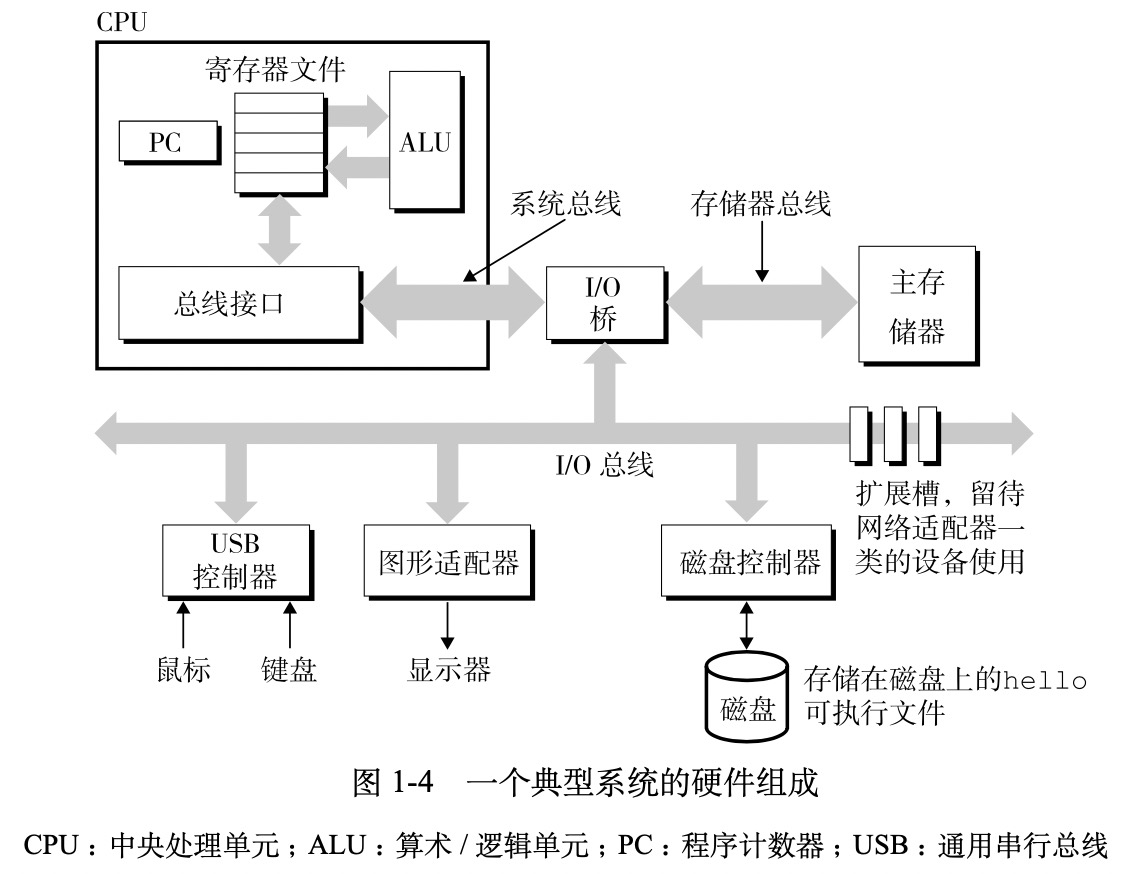

先来看一台计算机的结构，其中最重要的就是CPU和主存储器（内存）。

还有一些附属的设备：磁盘、鼠标、键盘、显示器。

CPU是用来计算的，但是数据存放在主存储器（内存）中。

CPU运行的速度很快，但是从内存获取数据则特别慢。例如有如下代码

a = 2;
b = 3;
a + b;

要计算a+b=？，a和b的值都放在主存储器（内存）中，

从主存储器（内存）获取a和b的值比较慢，但是CPU计算a+b会非常快，差异在100倍左右。

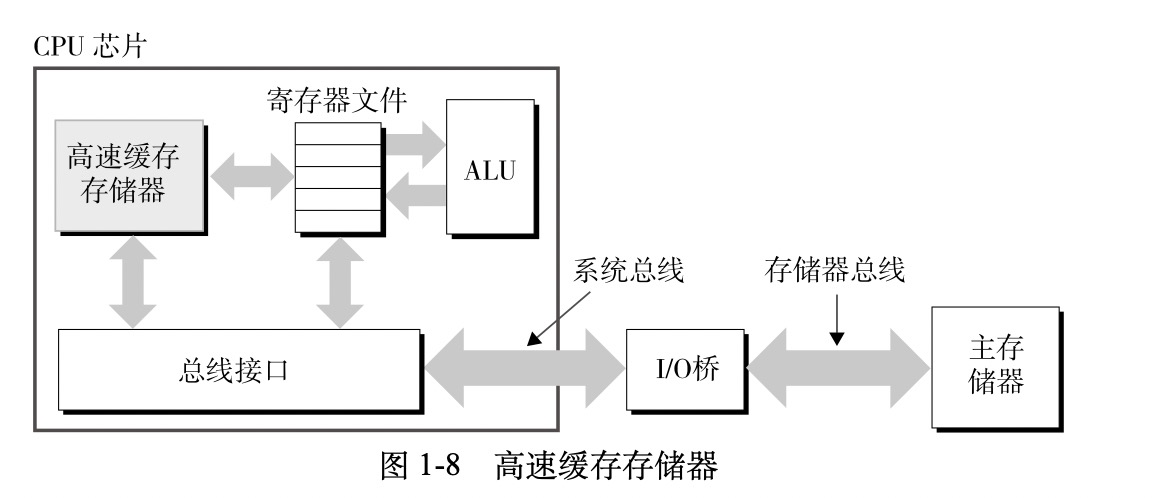

为了更好的利用CPU，减少这种速度差异，引入了高速缓存。(其实最开始两者是差不多的，后来随着各自的发展，两者的速度差异越来越大)

CPU 高速缓存

高速缓存主要分为L1、L2、L3，用来解决寄存器与主存储器（内存）速度差异。

看下面这个图越向上，速度也快，造价越高；图越向下，速度越慢，造价越低。

他们的速度差异大概是如下

从CPU到设备	CPU周期	时间	说明
寄存器	1
L1 Cache	~3-4	~0.5-1 ns	价格高，与CPU最紧密，容量最小。分为一级数据缓存和一级指令缓存，一般大小为64k
L2 Cache	~10-20	~3-7 ns	第二层高速缓存，分为内部和外部两种芯片，容量一般在4M左右
L3 Cache	~40-45	~15 ns	部分CPU具备，跨多核，成本在高速缓存里是最低的。
主存储器（内存）	~120-240	~60-120 ns

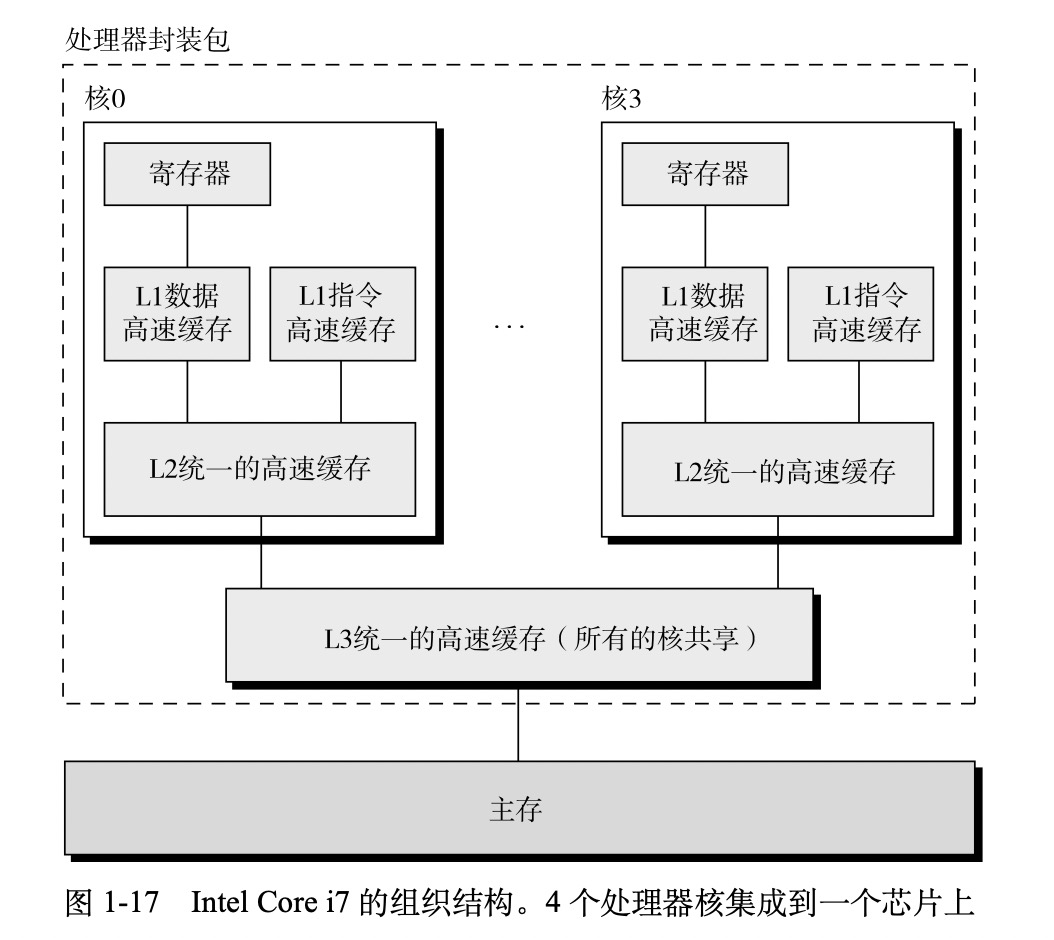

在多核CPU下，L1、L2、L3是如何分配的？一个核中有自己的L1、L2，多核共享L3。

缓存一致性

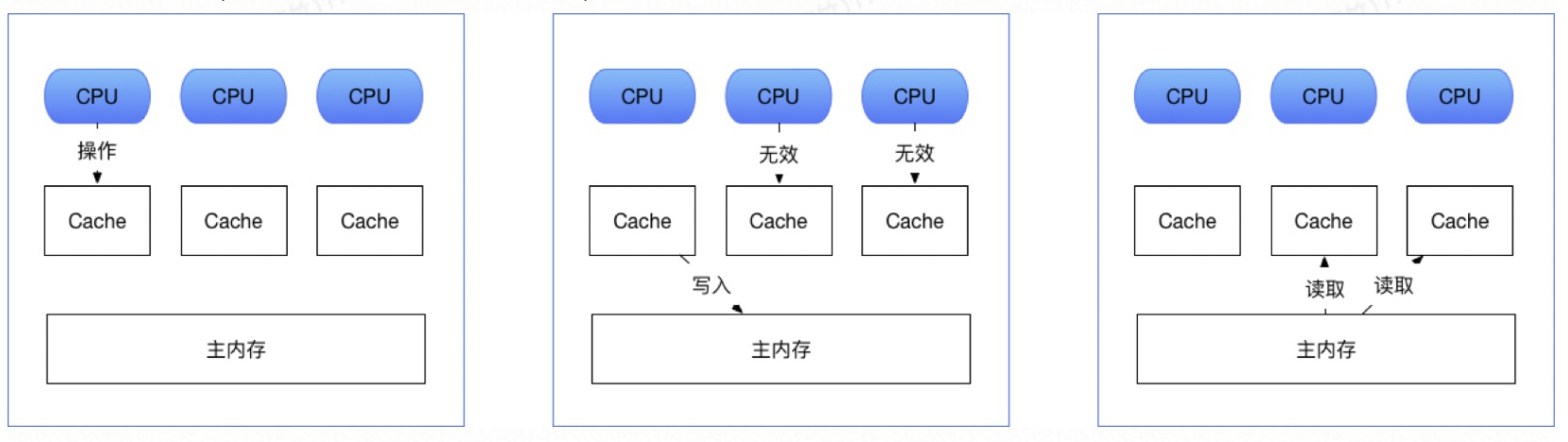

看如下的架构图，第一个CPU更新Cache，然后写入主内存，将其他Cache置为无效，其他Cache重新从主内存中获取最新数据。

在缓存的时候，缓存的最小单位是64byte数据，称为一个缓存行。缓存的单位是一个缓存行，假设用到4byte的数据，其实会把包含这4byte数据的64byte大小的数据缓存起来。

有缓存的地方，就会有数据不一致的情况。缓存一致性协议常见的有MESI，下面主要来说说MESI。

MESI 是四种状态，也就是**缓存行**的四种状态。

M：Modified   本CPU的该**缓存行**已经被修改，但是还没有写入到主内存中。
E：Exclusive  本CPU的该**缓存行**与主内存中的数据一致。
S：Share      多个CPU有**缓存行**与主内存中的数据一致。
I：Invalid    本CPU的该**缓存行**失效。

读

case1：现在CPU要读取数据，如果缓存行状态是Invalid，则直接从主内存中获取数据。

case2：现在CPU要读取数据，如果缓存行状态不是Invalid，则直接从缓存中获取数据。

写

case1：现在CPU要写数据，如果缓存行是Modified或者Exclusive，将数据写入到主内存中。

case2：现在CPU要写数据，如果缓存行是Share或者Invalid，会通知其他CPU缓存无效，写入主内存后，将缓存状态改为Modified。

参考资料

《深入理解计算机系统》
